智慧燃气应用方案

一、方案概述

本方案以可燃气体传感器、一氧化碳传感器、压力/温湿度传感器为感知核心，结合物联网通信、云平台与智能终端，构建燃气泄漏监测、燃烧工况监控、安全预警、远程控制、数据分析一体化智慧燃气系统。适用于：家用燃气壁挂炉、燃气热水器、商用锅炉、市政燃气管道、餐饮后厨、居民小区等场景，实现燃气安全从 “被动抢修” 向 “主动预防” 升级。

二、核心需求

1. 实时监测

1. 可燃气体（甲烷 CH₄、液化气）泄漏检测

2. 燃烧不完全产生 一氧化碳 CO 监测

3. 燃气压力、环境温湿度、烟道状态监测

2. 安全预警

1. 多级声光报警 + APP 远程推送

2. 超标自动联动切断气源、启动排风

3. 智能联动

1. 与壁挂炉、燃气阀、排风扇、烟机、安防系统联动

4. 数据管理

1. 历史数据存储、趋势分析、故障溯源、运维报表

5. 合规可靠

1. 低功耗、长寿命、抗干扰、符合国家燃气安全标准

三、系统整体架构

1. 感知层（气体传感器核心）

·可燃气体传感器：检测天然气 / 液化气泄漏

·一氧化碳传感器：监测燃烧不充分、烟气倒灌

·辅助传感器：燃气压力传感器、温湿度传感器、烟气传感器

·执行机构：燃气电磁阀、排风扇、蜂鸣器、指示灯

2. 传输层

·短距：ZigBee、BLE 蓝牙、RS485、UART

·远距：NB-IoT、4G Cat.1、WiFi

·特点：低功耗、广覆盖、穿墙强、适合燃气表 / 壁挂炉场景

3. 平台层（智慧燃气云平台）

·数据接入、存储、清洗、分析

·报警管理、设备管理、用户管理

·GIS 地图展示、隐患点位统计、运维派单

4. 应用层

·用户端：微信小程序 / APP（查看浓度、报警、远程关阀）

·管理端：Web 后台（燃气公司 / 物业 / 工程商使用）

·大屏端：智慧城市 / 园区安全监控大屏

四、核心传感器配置方案

1. 家用壁挂炉 / 热水器（标配）

·可燃气体：半导体传感器 / 红外 NDIR 传感器

·一氧化碳：电化学 CO 传感器

·功能：泄漏报警 + 燃烧安全监控 + 防干烧 / 防缺氧保护

2. 商用燃气锅炉 / 餐饮后厨（加强版）

·可燃气体：双传感器冗余 + 防爆型探头

·CO + 烟气 O₂ 传感器：监控燃烧效率

·支持：多点位监测、集中采集、联动排风

3. 市政管网 / 楼栋监测（工业级）

·红外气体传感器、激光气体传感器

·支持：地下管网检漏、立管泄漏监测、长距离传输

五、核心功能设计

1. 实时气体监测

·24h 不间断采集：可燃气体浓度、CO 浓度

·本地数字显示，超阈值立即报警

2. 多级预警机制

·一级预警：浓度接近限值 → 声光提示 + APP 推送

·二级报警：浓度超标 → 自动切断燃气阀 + 强排风 + 电话 / 短信报警

3. 智能联动控制

·燃气泄漏 → 关阀 + 排风 + 壁挂炉锁机

·CO 超标 → 强制停炉 + 烟气强排 + 禁止重启

·可联动智能家居、消防系统、物业管理平台

4. 远程管理

·手机远程查看实时浓度、设备状态

·远程复位、远程关阀、历史记录查询

·设备离线、传感器故障自动上报

5. 数据分析与运维

·用气安全统计、隐患高发区域分析

·传感器寿命提醒、定期校准提醒

·生成日报 / 周报 / 月报，支持燃气公司监管

六、典型应用场景

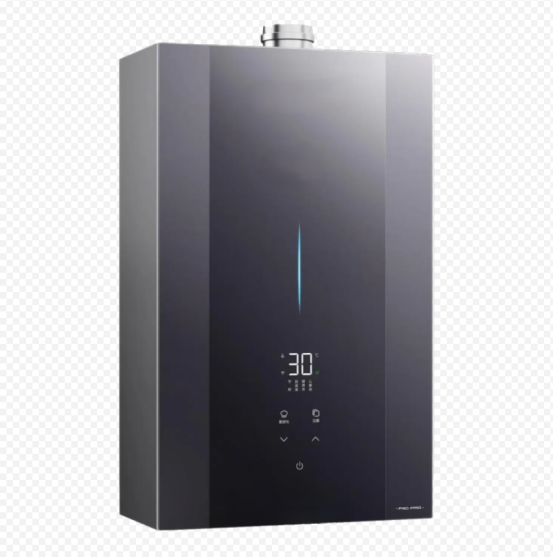

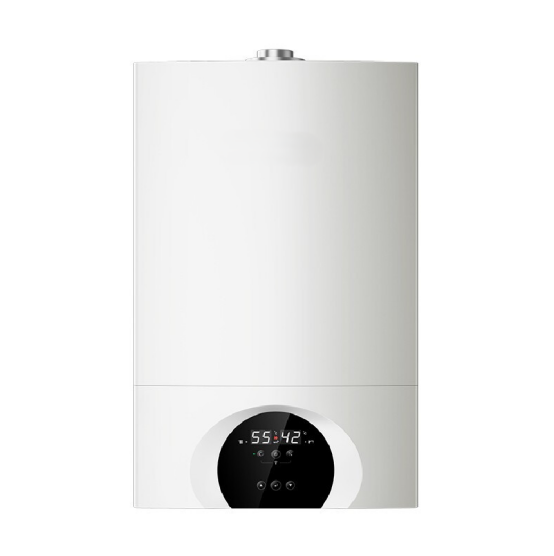

1. 智慧壁挂炉安全系统

·传感器内置 / 外置壁挂炉

·监测燃气泄漏 + CO 中毒风险

·异常自动熄火、断气、报警

2. 居民小区智慧燃气安全

·每户独立监测 + 小区集中平台

·一户报警，物业同步知晓

·避免群死群伤类燃气事故

3. 商业综合体 / 餐饮后厨

·多点位布控，防爆设计

·联动排烟系统、燃气紧急切断阀

·满足消防与安监验收要求

4. 智慧燃气表终端

·燃气表内置气体检测模块

·计量 + 安防一体化

·实现 “表、阀、警、云” 联动

七、方案优势

1. 安全可靠双气体检测，多重报警，自动断气，大幅降低爆炸、中毒风险。

2. 智能化程度高自动判断、自动联动、无需人工值守，异常秒级响应。

3. 易部署、低成本支持模组化集成，可直接对接现有壁挂炉、燃气设备。

4. 数据可追溯所有报警、浓度、操作记录上云，便于责任认定与事故分析。

5. 符合政策导向满足城镇燃气安全专项整治、智慧安防、老旧小区改造要求。

八、总结

本方案以气体传感器为感知入口，通过 IoT + 云平台实现燃气安全的监测 — 预警 — 控制 — 管理全闭环，既能提升家用燃气设备安全性，也能支撑燃气公司、物业、政府实现精细化、智慧化安全管理，是现代燃气安全升级的标准解决方案。
