嘉正智能自研 JC80001、JC60001 和 JC50001 三款燃料电池氢气传感器

电力变压器是电力系统输配电环节的核心设备，其安全稳定运行直接决定电网供电的可靠性。变压器油作为设备的绝缘与冷却介质，在内部出现过热、放电、绝缘受潮或老化等故障时，绝缘油及绝缘材料会发生分解反应，持续产生氢气并溶解于油中，氢气含量的异常升高是变压器故障的早期核心预警信号，因此实现变压器油中氢气的精准、实时监测，是防范设备故障、延长设备使用寿命的关键手段。燃料电池氢气传感器凭借高选择性、高灵敏度、长期稳定性的技术优势，已成为变压器油中氢气监测的核心感知部件，广泛应用于各类油浸式变压器的状态监测场景，为电力设备安全运维提供可靠技术支撑。

燃料电池氢气传感器在变压器油氢气监测中的应用，核心是依托其微燃料电池核心原理，实现对油中溶解氢气的特异性捕捉与精准量化，适配变压器油监测的复杂工况需求。其核心工作机制是通过传感器内置的特氟龙透气膜，使变压器油中溶解的氢气选择性透过，与膜另一侧的氧气发生电解燃烧反应，生成与氢气浓度成正比的电流信号，经电子单元放大处理后，转化为可直接读取的氢气浓度数据，实现对油中氢气的实时监测。该传感器具备极强的抗干扰能力，可有效规避变压器油中可能存在的一氧化碳、甲烷、乙烯等其他分解气体的影响，检测范围可覆盖 0~1000 μl/L，分辨率低至 0.1 μl/L，能够精准捕捉变压器早期故障产生的微量氢气，提前预警设备隐患，弥补了传统气相色谱法操作复杂、依赖实验室环境、无法实时监测的短板。

在实际应用场景中，燃料电池氢气传感器主要以在线监测形式集成于变压器油监测系统，承担油中氢气浓度实时感知、数据传输及故障预警功能，适配不同电压等级、不同运行环境的油浸式变压器。传感器通常封装于黄铜外壳内，内置温度补偿模块，安装在变压器冷却单元与变压器组之间，直接与变压器油接触，可在 20~40℃ 的常规运行温度范围内稳定工作，测量精度控制在 ±10% 以内，同时具备良好的抗腐蚀性，可耐受变压器油的长期浸泡，避免油中污染物对传感器性能的影响。在变压器新投运阶段，传感器可监测油中氢气含量是否符合电力行业标准（如氢气 < 10 uL/L），及时发现绝缘材料释放氢气或补充油气体含量不合格等问题；在设备正常运行阶段，可连续监测油中氢气浓度的变化趋势，结合产气速率判断故障类型——若氢气含量骤升且伴随少量甲烷，多为绝缘受潮或局部放电故障；若氢气与乙炔同步升高，则可能是绕组短路等严重放电故障，为运维人员提供精准的故障判断依据。

在变压器故障预警与运维优化方面，燃料电池氢气传感器的应用价值尤为突出。氢气作为变压器各类故障的共性特征气体，其检测率可达 100%，远高于其他特征气体，传感器可在故障初期（氢气浓度微量升高阶段）及时发出预警信号，联动监测系统触发报警机制，避免故障进一步发展为绕组烧毁、设备爆炸等严重事故。例如，某 110kV 油浸风冷升压变压器在新投运前，经传感器监测发现油中氢气含量达 15 uL/L，超出标准阈值，运维人员及时通过真空滤油处理，避免了设备投运后故障扩大。此外，该传感器使用寿命超过 10 年，长期灵敏度漂移仅为 2%/年，无需频繁更换耗材，也无需维护泵或机械部件，可实现长期免维护运行，大幅降低变压器运维成本，适配电力行业基于状态的维护（CBM）需求，助力运维模式从"定期检修"向"精准运维"转型。

相较于其他变压器油氢气监测方案，燃料电池氢气传感器具备显著优势：一是响应速度更快，可在 15 分钟内完成浓度响应，实现氢气浓度的实时监测，无需像气相色谱法那样进行复杂的油样提取与分析；二是选择性更强，可精准识别氢气，不受油中其他分解气体干扰，避免误报、漏报；三是稳定性更优，可在 -40~70℃、5~95% 湿度的复杂环境下稳定工作，适配户外、高温、高湿等各类变压器运行场景；四是运维成本更低，免耗材、免维护的特性，大幅降低了设备长期运行的人力与物资成本。

随着电力系统向智能化、数字化转型，变压器状态监测的精准度与实时性要求不断提升，燃料电池氢气传感器在变压器油氢气监测中的应用将进一步深化。未来，通过与物联网、大数据技术的融合，可实现传感器监测数据的远程传输、分析与预警，构建智能化运维平台，实现多台变压器的集中监测与故障预判；同时，通过优化传感器的透气膜性能与检测下限，可进一步提升微量氢气的检测精度，适配特高压变压器等高端电力设备的监测需求，为电力系统的安全、稳定、高效运行提供更可靠的技术保障。

在此基础上，嘉正智能推出了 JC80001-H2-V1、JC60001-H2、JC50001-H2 三款产品。

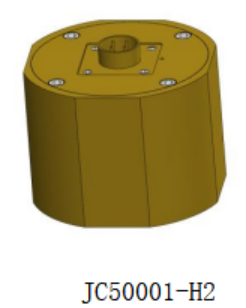

其中 JC80001-H2-V1 专门为激光光声光谱设备配套而设计；JC60001-H2 可直接接在变压器上，可选择性检测变压器绝缘油中溶解的氢气含量；JC50001-H2 专门应用在发电机定冷水水中氢安全监测系统。

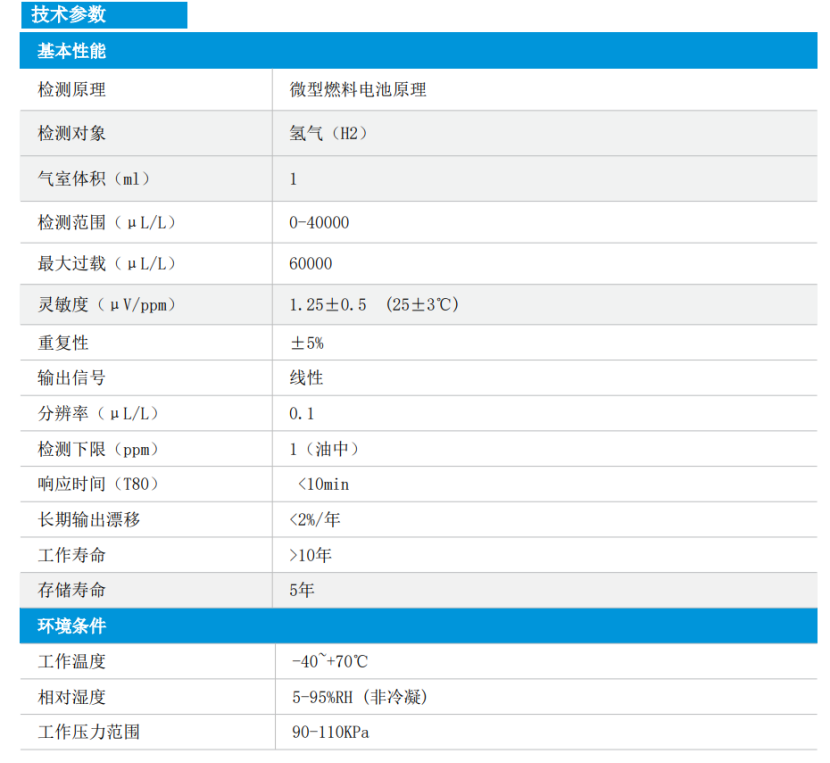

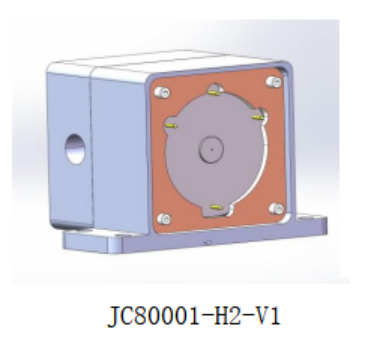

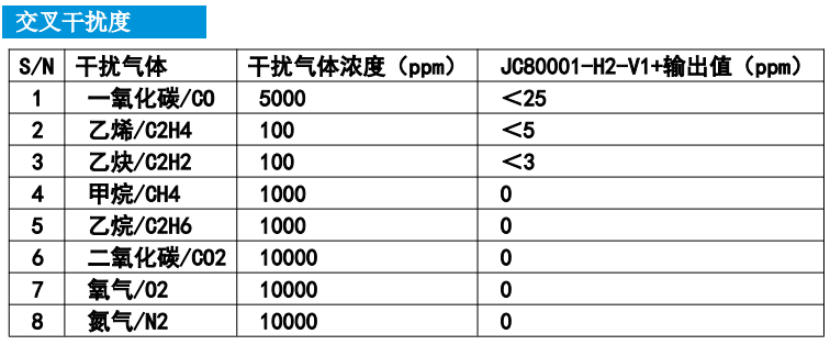

JC80001-H2-V1是我公司新推出的升级版燃料电池型氢气检测模组，在 JC80001-H2-V0 基础上进行了性能提升，同时进一步降低其他气体交叉影响，其中 CO 气体交叉干扰也从 1% 降低至 0.5% 以下，更好匹配行业用户要求。JC80001-H2-V1 燃料电池型氢气检测模组集众多专利和非专利核心技术为一体，结合特制气室，专门为光声光谱等光学仪器配套检测氢气而设计，可广泛应用于电力、石化、冶金、核电等需要实时、连续监测目标环境中氢气浓度的场所。

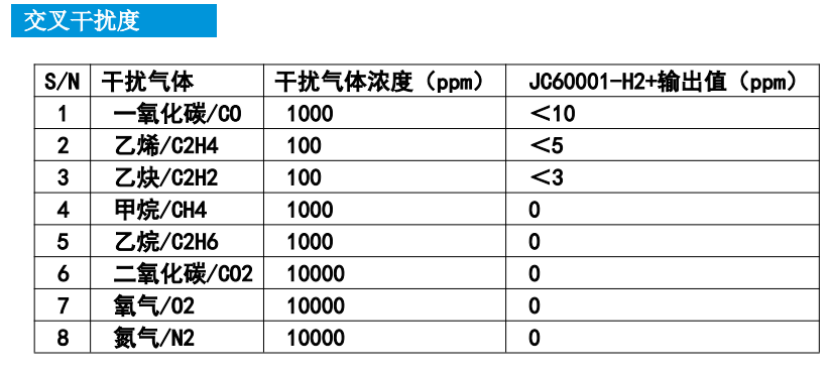

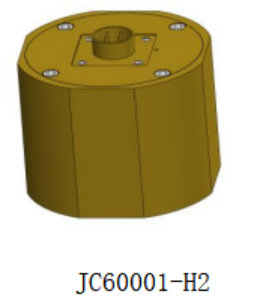

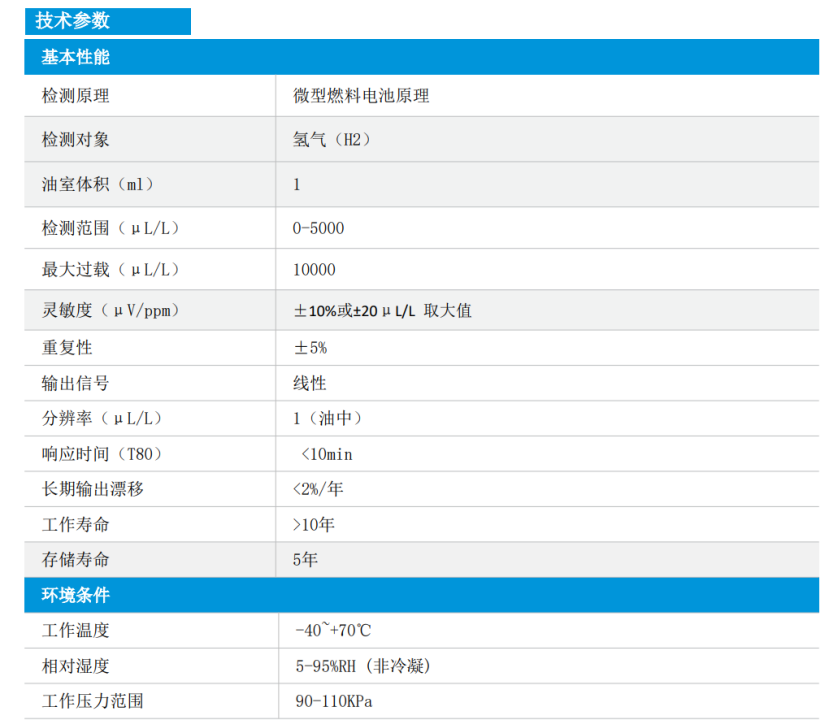

JC60001-H2结合特制油室，可直接接在变压器上，可选择性检测变压器绝缘油中溶解的氢气含量，可广泛应用于电力、石化、冶金、核电等需要实时、连续监测目标环境中氢气浓度的场所。

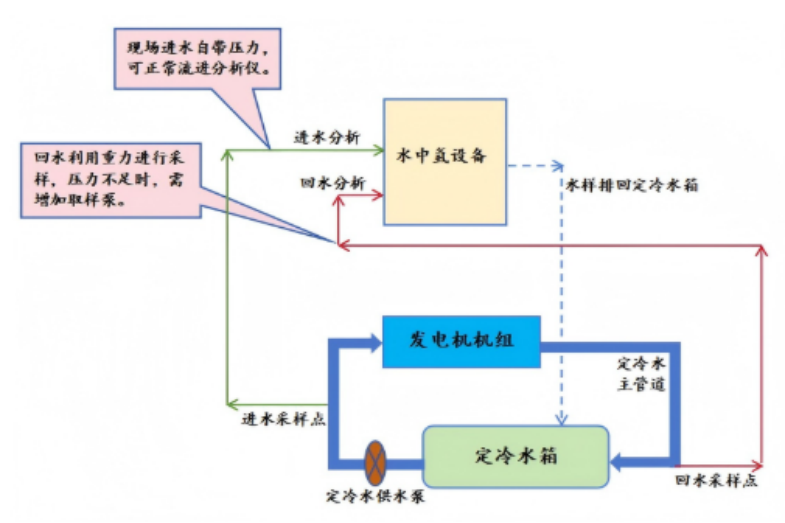

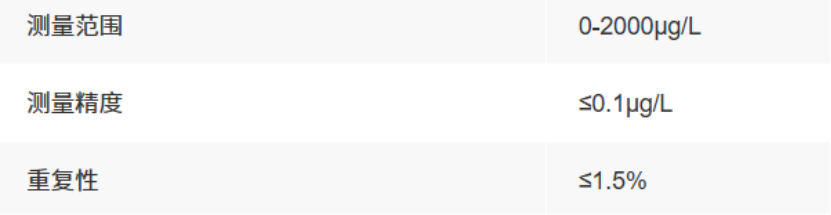

发电机定冷水水中氢安全监测系统

系统原理

定冷水从励端进入发电机，冷却线棒后从汽端回到定冷水箱，经水泵输送，经冷却后再从励端进入，汽端返回，依次循环。如果转子外壁或者接头有漏点，由于氢压高于水压，氢气会漏入定冷水并溶解在水中，发电机汽端冷却水母管中的溶解氢含量会高于励端母管中的溶解氢含量，而且两者的差值既直观反映了渗漏点的大小，也代表了氢气漏入定冷水的漏氢量。基于以上原理，分别在发电机励端进水母管和汽端出水母管取出水样，同时测量水中的溶解氢含量，仪表测量信号送入数据处理器进行处理和计算，在线监督渗漏点的大小及发展趋势，提前预判发电机定冷水漏氢风险，防止事故的发生。
